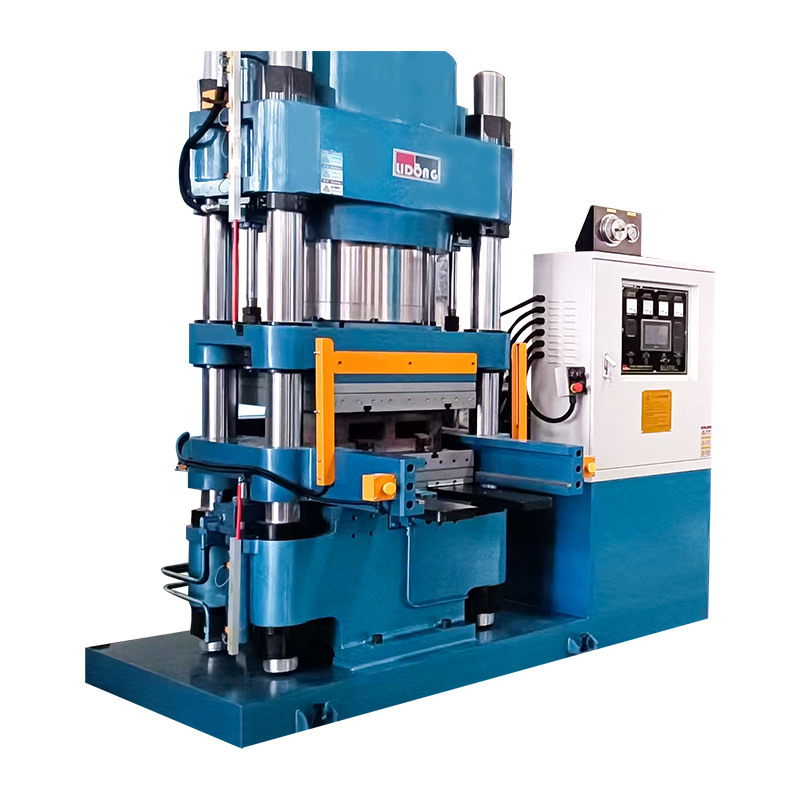

Predlisovací formovací stroj

Vzduchové kapsy patria medzi najškodlivejšie chyby, ktoré môžu existovať v brzdovej doštičke. Tieto vnútorné dutiny, ktoré sú z povrchu neviditeľné, no zároveň hlboko súvisia s výkonom, predstavujú diskontinuity v štruktúre trecieho materiálu, ktoré pôsobia ako body koncentrácie napätia pri opakovanom tlakovom a tepelnom zaťažení pri brzdení. Brzdová doštička obsahujúca vzduchové kapsy bude vystavená zrýchlenej iniciácii prasklín z týchto slabých miest, nerovnomernému opotrebovaniu, keď sa dutiny pod zaťažením postupne zrútia, a potenciálne katastrofickej delaminácii pri brzdení s vysokou energiou. The predlisovací tvarovací stroj je výrobné zariadenie špeciálne navrhnuté tak, aby eliminovalo vzduchové bubliny skôr, ako sa môžu začleniť do konečnej vytvrdenej štruktúry, čo z neho robí základnú bránu kvality v akomkoľvek procese výroby vysokovýkonných brzdových doštičiek.

Hlavná príčina tvorby vzduchových vreciek pri výrobe brzdových doštičiek spočíva v povahe samotnej zmesi trecieho materiálu. Typická zmes brzdových doštičiek je suchá zmes mnohých zložiek vystužujúcich vlákna, kovové prášky, keramické častice, mazivá a termosetové živicové spojivo v práškovej alebo granulovanej forme. Keď sa táto sypká zmes naplní do dutiny formy, obsahuje veľmi vysoký podiel medzičasticových dutín vyplnených vzduchom. V nekontrolovanom procese musí tento vzduch unikať počas fázy vytvrdzovania lisovaním za horúca, ale v tomto bode zvyšujúca sa teplota znížila viskozitu živice a iniciovala zosieťovanie, čo sťažuje migráciu zachyteného vzduchu do odvzdušňovacieho systému formy skôr, ako materiál okolo nej stuhne. Predlisovací tvarovací stroj rieši tento problém pri jeho zdroji aplikovaním riadeného hydraulického tlaku na zmes pri teplote okolia predtým, ako začne akékoľvek zmäkčovanie alebo vytvrdzovanie živice, čím sa vytvárajú podmienky pre úplné, systematické vytlačenie vzduchu zo štruktúry materiálu.

Fyzika vypudzovania vzduchu pod kontrolovaným tlakom

Mechanizmus, ktorým predlisovací formovací stroj vytláča vzduch z náplne zmesi trecieho materiálu, zahŕňa starostlivú rovnováhu medzi rýchlosťou lisovania, aplikovaným tlakom a kapacitou odvzdušňovania formy. Keď sa lisovacia doska začne zatvárať na hmote naplnenej formou, počiatočný tlak spôsobí, že sa voľné častice preusporiadajú a zhustia. Ako postupuje balenie a zväčšuje sa kontakt medzi časticami, zostávajúci vzduch je tlačený do siete postupne sa zužujúcich ciest medzi kontaktmi častíc. Aby tento vzduch unikol a nie zostal zachytený, musia byť súčasne splnené dve podmienky: rýchlosť lisovania musí byť dostatočne pomalá, aby vzduch mohol migrovať cez zužujúce sa medzičasticové dráhy rýchlejšie, než sa dráhy uzatvárajú pod postupujúcim tlakom, a ventilačný systém formy musí poskytovať dostatočnú otvorenú plochu a prietokovú kapacitu, aby sa zmestil objem vytláčaného vzduchu.

Predlisovací tvárniaci stroj určený na efektívnu elimináciu vzduchu využíva programovateľné riadenie rýchlosti lisovania, ktoré sa zvyčajne realizuje prostredníctvom servohydraulického systému alebo proporcionálneho ventilom riadeného hydraulického okruhu, ktorý umožňuje technikovi lisu definovať viacfázový profil priblíženia. Počiatočná fáza pomalého zatvárania umožňuje, aby sa zmes začala usadzovať a vzduch začal migrovať smerom k otvorom formy predtým, ako sa použije významný konsolidačný tlak. Následná fáza kontrolovaného nárastu tlaku pokračuje vo vytláčaní vzduchu, pričom sa postupne zvyšuje konsolidácia. Až v konečnej fáze je aplikovaný plný lisovací tlak, v tomto bode je materiál už v podstate odvzdušnený a zostávajúce uzatvorenie prázdneho priestoru je skôr priamočiarou konsolidáciou než konkurenciou medzi zvýšením tlaku a migráciou vzduchu.

Dizajn odvzdušňovania foriem v predlisovacích formovacích strojoch

Forma používaná v predlisovacom formovacom stroji hrá aktívnu úlohu v procese odstraňovania vzduchu vďaka svojmu odvzdušňovaciemu dizajnu. Na rozdiel od foriem na lisovanie za tepla, kde musí byť odvetrávanie vyvážené proti riziku vzplanutia živice pri zvýšenej teplote, predlisovacie formy môžu byť navrhnuté s veľkorysejším odvetrávaním, pretože studená zmes nemá tendenciu pretekať cez odvzdušňovacie medzery skôr, ako sa dostatočne spevní. To umožňuje konštruktérom predlisovacích foriem optimalizovať geometriu odvzdušňovacích kanálov špeciálne pre výkon vypudzovania vzduchu, umiestňovať vetracie otvory do miest posledného vypĺňania dutiny formy, teda do oblastí, kde je najpravdepodobnejšie zachytenie vzduchu, keď sa zmes konsoliduje od bodu počiatočného kontaktu s valcom smerom von.

Kombinácia optimalizovaných profilov rýchlosti lisovania a dobre navrhnutého odvzdušňovania formy je to, čo robí predlisovací formovací stroj skutočne účinným pri odstraňovaní vzduchových vreciek namiesto jednoduchého zhutňovania zmesi vzduchom, ktorý je v nej stále čiastočne zachytený. Výrobcovia, ktorí investujú do oboch aspektov programovateľného riadenia procesu v stroji a konštruovaného odvzdušňovania vo formovacích nástrojoch, dosahujú predlisované výlisky s minimálnou zvyškovou pórovitosťou, ktoré vytvárajú základ pre bezporuchové vytvrdené brzdové doštičky z nasledujúcej fázy lisovania za tepla.

Kvantifikácia odstránenia vzduchových vreciek: Pred a po predlisovaní

Účinnosť predlisovania pri odstraňovaní vzduchových vreciek možno kvantifikovať meraním hustoty predlisovaného výlisku v porovnaní s teoretickou hustotou plne spevneného materiálu. Dobre optimalizovaná prevádzka predlisovacieho formovacieho stroja dosahuje kompaktné hustoty v rozsahu 85 až 95 percent teoretickej hustoty v porovnaní s 50 až 65 percentami teoretickej hustoty, ktorá je typická pre voľne nabitú zmes pred lisovaním. Toto zvýšenie hustoty predstavuje fyzikálnu elimináciu väčšiny objemu vzduchu, ktorý bol pôvodne prítomný v zloženom plniacom vzduchu, ktorý by inak musel uniknúť počas cyklu vytvrdzovania lisovaním za tepla za podmienok oveľa menej priaznivých na jeho vytlačenie.

Výber správneho predlisovacieho tvárniaceho stroja pre konkrétnu aplikáciu výroby brzdových doštičiek vyžaduje systematické hodnotenie technických špecifikácií stroja vzhľadom na požiadavky vyrábaného produktu a výrobného prostredia, v ktorom bude pracovať. Predlisovací formovací stroj, ktorý je správne špecifikovaný pre danú aplikáciu, bude poskytovať konzistentnú kvalitu predliskov počas dlhých výrobných sérií s minimálnymi zásahmi do údržby; ten, ktorý je nesprávne špecifikovaný buď ako nedostatočná kapacita pre požiadavku na výrobu, alebo nadmerná špecifikácia pre zložitosť produktu, vytvorí neustále výzvy na riadenie procesov, ktoré ovplyvňujú kvalitu aj produktivitu.

Lisovacia sila a veľkosť dosky: prispôsobenie kapacity stroja požiadavkám formy

Najzákladnejšími špecifikačnými parametrami predlisovacieho tvárniaceho stroja sú jeho maximálna lisovacia sila a aktívna plocha dosky, ktorá je k dispozícii pre montáž formy. Tieto dva parametre spolu určujú maximálny lisovací tlak, ktorý môže stroj použiť na povrch zmesi, vypočítaný ako lisovacia sila delená plochou dutiny formy a rozsahom veľkostí formy, ktoré dokáže prispôsobiť. Pre predlisovanie brzdových doštičiek sa typické cieľové lisovacie tlaky pohybujú od 30 do 150 megapascalov v závislosti od zloženia zmesi a špecifikácie doštičiek, pričom vyššie tlaky sú potrebné pre hustejšie, pevnejšie predlisky a pre zmesi s vyšším podielom tvrdých, nestlačiteľných častíc.

Pri výbere predlisovacieho tvárniaceho stroja sa uistite, že menovitá lisovacia sila poskytuje primeraný tlak pre cieľovú hustotu predlisku v celom rozsahu veľkostí foriem používaných vo výrobe, s bezpečnostnou rezervou, ktorá zodpovedá za postupnú stratu hydraulickej účinnosti, pretože tesnenia a komponenty sa opotrebúvajú počas životnosti stroja. Viacdutinové formy, ktoré lisujú niekoľko predliskov brzdových doštičiek súčasne, aby sa maximalizovala priepustnosť, vyžadujú proporcionálne vyššiu celkovú lisovaciu silu ako jednodutinové formy a špecifikácia stroja musí zodpovedať celkovej ploche čela formy najväčšej konfigurácie s viacerými dutinami používanej vo výrobe.

Typ hydraulického systému: Konvenčný vs. Servo-hydraulický

Typ hydraulického systému je jednou z najdôslednejších možností špecifikácie pri výbere predlisovacieho tvárniaceho stroja. Konvenčné hydraulické systémy používajú čerpadlá s pevným objemom so zapínaním/vypínaním alebo proporcionálnymi smerovými regulačnými ventilmi, ktoré sú spoľahlivé a relatívne jednoducho sa udržiavajú, ale ponúkajú obmedzenú presnosť pri riadení rýchlosti lisovania a profilu tlaku. Servohydraulické systémy využívajú čerpadlá s premenlivým objemom poháňané servomotormi, riadené spätnou väzbou zo snímačov polohy a tlaku, ponúkajú výrazne vyššiu presnosť pri vykonávaní naprogramovaných lisovacích profilov, lepšiu energetickú účinnosť a rýchlejšiu odozvu na odchýlky procesu.

Na výrobu vysokokvalitných brzdových doštičiek, kde predlisovací tvarovací stroj musí dôsledne vykonávať presné profily pomalého zatvárania a vytvárania tlaku potrebné na účinné odstránenie vzduchu a rovnomernú hustotu, poskytujú servohydraulické systémy významnú výkonnostnú výhodu oproti konvenčným hydraulickým konštrukciám. Investičná prémia za servohydraulickú technológiu sa zvyčajne získava späť prostredníctvom zníženého množstva odpadu, zlepšenej konzistencie predlisku a nižšej spotreby energie počas životnosti stroja.

Kritériá výberu predlisovacieho formovacieho stroja: Porovnávacia tabuľka

Nasledujúca tabuľka sumarizuje kľúčové parametre špecifikácie pre výber predlisovacieho formovacieho stroja s návodom na vhodnú úroveň špecifikácie pre rôzne výrobné požiadavky.

Úroveň automatizácie a integrácia s výrobnou linkou

Vhodná úroveň automatizácie v predlisovacom formovacom stroji závisí od objemu výroby, počtu rôznych špecifikácií podložky vo výrobe a stupňa integrácie s prípravou zmesi a následnými operáciami lisovania za tepla. Pri nižších objemoch výroby môže postačovať ručne ovládaný predlisovací stroj so základným PLC riadením. Pri vyšších objemoch poloautomatické alebo plne automatizované predlisovacie tvárniace stroje s automatickým dávkovaním zmesi, robotickým nakladaním a vykladaním foriem a integráciou dopravníka s nadväzujúcim zariadením výrazne zlepšujú priepustnosť a znižujú mzdové náklady a variabilitu spojenú s manuálnou obsluhou.

Ningbo Delidong Machinery Technology Co., Ltd. , uznávaný ako profesionál Výrobcovia predlisovacích tvárniacich strojov v priemysle zariadení na výrobu trecích materiálov ponúka predlisovacie tvárniace stroje v celej škále úrovní automatizácie od základných ručne asistovaných strojov vhodných pre menšie prevádzky až po plne automatizované bunky s robotickou integráciou určené pre veľkoobjemové výrobné prostredia s viacerými špecifikáciami. Rozsiahle portfólio patentov spoločnosti a jej status National High-Tech Enterprise odzrkadľujú hĺbku inžinierskych investícií aplikovaných tak na mechanický dizajn, ako aj na automatizačné systémy jej radu predlisovacích tvarovacích strojov.

Fáza predlisovania pri výrobe brzdových doštičiek nie je samoúčelná, je to prípravná fáza, ktorej primárnym účelom je vytvorenie optimálnych počiatočných podmienok pre nasledujúci finálny proces vytvrdzovania lisovaním za tepla. Presné pochopenie toho, ako sa predlisovaný výlisok líši od sypkej zmesi a prečo tieto rozdiely tak zásadne ovplyvňujú kvalitu konečného vytvrdeného produktu, odhaľuje skutočnú hodnotu predlisovacieho tvárniaceho stroja vo vysokokvalitnom procese výroby brzdových doštičiek.

Rozmerová stabilita a presnosť plnenia formy

Jednou z najpraktickejších výhod predlisovania je, že výsledný výlisok je rozmerovo stabilný, manipulovateľný predmet, a nie sypká prášková náplň. Predlisovaný kompakt brzdovej doštičky môže byť manipulovaný, prenášaný, orientovaný a vložený do formy na lisovanie za tepla ako samostatný komponent s definovaným tvarom, ktorý zodpovedá geometrii dutiny formy. Táto manipulácia umožňuje presné, konzistentné nakladanie do formy, ktoré je nemožné pri sypkom prášku, výlisok môže byť umiestnený presne vo forme, čím sa zabezpečí, že všetky oblasti dutiny formy sú rovnako dobre nabité a že všetky asymetrické prvky geometrie podložky sú správne orientované vzhľadom na formu.

Presné naplnenie formy zase podporuje rovnomernú hustotu v konečnej vytvrdenej podložke. Keď je forma na lisovanie za tepla naplnená predlisovaným kompaktom, ktorý presne zapadá do dutiny, lis za horúca jednoducho potrebuje použiť konečný konsolidačný tlak a teplo na vytvrdenie, pričom nemusí súčasne riadiť tok zmesi potrebný na vyplnenie voľnej práškovej náplne. Toto zjednodušenie úlohy lisovania za tepla umožňuje, aby bol cyklus lisovania za tepla optimalizovaný špecificky na vytvrdzovanie, a nie na súčasné spevnenie a vytvrdzovanie, čím sa vytvorí rovnomernejšie vytvrdená podložka s konzistentnejšími mechanickými vlastnosťami na celej ploche.

Vylepšená priľnavosť na materiálových rozhraniach

Mnohé konštrukcie brzdových doštičiek obsahujú oceľovú podložnú dosku pripojenú k bloku trecieho materiálu s lepiacou vrstvou nanesenou na povrch podložky pred stlačením. Pri priamom lisovaní za horúca zo sypkej zmesi je dosiahnutie silného, ​​rovnomerného adhézneho spojenia medzi trecím materiálom a nosnou doskou náročné, pretože zmes musí tiecť a konsolidovať sa proti adhezívnemu povrchu súčasne s procesom vytvrdzovania, čo vytvára konkurenciu medzi tokom, adhéziou a vytvrdzovaním, ktorú je ťažké optimalizovať súčasne.

Predlisovanie transformuje túto výzvu. Predlisovaný výlisok umiestnený proti podložnej doske potiahnutej lepidlom vo forme na lisovanie za tepla predstavuje spevnený plochý povrch s dobrým potenciálom mechanického vzájomného spojenia s vrstvou lepidla. V podmienkach lisovania za horúca kombinácia tepla a konečného konsolidačného tlaku poháňa tesný kontakt medzi kompaktným povrchom a lepidlom s úplným navlhčením lepiacej vrstvy po celej lepiacej ploche predtým, ako vytvrdnutie živice uzamkne geometriu spoja na mieste. Pevnosť a jednotnosť spoja dosiahnutá prostredníctvom tejto postupnosti procesu neustále prevyšuje to, čo je možné dosiahnuť priamym lisovaním za tepla zo sypkej zmesi, výsledkom čoho sú brzdové doštičky s nižším rizikom delaminácie a dlhšou efektívnou životnosťou.

Optimalizácia cyklu lisovania za tepla prostredníctvom predlisovacej prípravy

Cyklus vytvrdzovania lisovaním za tepla je energeticky najnáročnejší a časovo najnáročnejší krok pri výrobe brzdových doštičiek, pričom sa minimalizuje jeho trvanie a zároveň maximalizuje kvalita vytvrdeného produktu je jednou z najdôležitejších možností optimalizácie procesu, ktoré majú výrobcovia brzdových doštičiek k dispozícii. Predlisovací formovací stroj priamo prispieva k tejto optimalizácii tým, že posiela vopred spevnený kompakt bez vzduchu do lisu za tepla, a nie sypanú práškovú dávku, čo umožňuje cyklu lisovania za tepla sústrediť svoju tepelnú a mechanickú energiu na vytvrdzovanie a nie na úlohy zhutňovania a odvzdušňovania, ktoré už predlisovací formovací stroj dokončil.

V praxi to znamená, že cyklus lisovania za horúca pre predlisované výlisky môže byť typicky kratší ako v prípade priamo nabitej sypkej hmoty, pretože výlisok dosiahne cieľovú hustotu a stav povrchu pri nižšom celkovom príkone energie ako sypká vsádzka a môže použiť presnejšie optimalizovaný teplotný profil, pretože procesný inžinier nie je nútený robiť kompromisy medzi teplotou potrebnou na dobrý tok zmesi a teplotou vhodnou na kontrolované vytvrdzovanie. Výsledkom je vytvrdený produkt vyššej kvality vyrobený za kratší čas s nižšou spotrebou energie na jednotku: kombinácia, ktorá súčasne zlepšuje kvalitu produktu aj ekonomiku výroby.

Štrukturálna integrita a konzistentnosť výkonu v konečnom produkte

Zlepšenia štrukturálnej integrity, ktoré sú výsledkom predlisovacej prípravy, sa premietnu priamo do výkonnostných charakteristík hotového brzdového obloženia v prevádzke. Vyššia a rovnomernejšia hustota, dosiahnutá systematickou elimináciou vzduchu a riadenou konsolidáciou predlisovacieho tvárniaceho stroja, vytvára mikroštruktúru trecieho materiálu s konzistentnejšou lokálnou tvrdosťou, rovnomernejším rozložením výstužných vlákien a modifikátorov trenia a lepšou odolnosťou voči iniciácii a šíreniu únavových trhlín pri cyklickom brzdnom zaťažení.

Konzistentnosť výkonu, stabilita koeficientu trenia, miery opotrebenia a hlučnosti v rámci výrobnej šarže a počas životnosti jednotlivých doštičiek je jedným z komerčne najdôležitejších atribútov kvality akéhokoľvek produktu brzdových doštičiek. Koncoví zákazníci v oblasti automobilov, úžitkových vozidiel a železníc požadujú brzdové doštičky, ktoré sa správajú predvídateľne, opotrebúvajú sa známou rýchlosťou a zachovávajú si svoje výkonové charakteristiky až do konca svojej životnosti. Príspevok predlisovacieho formovacieho stroja k mikroštruktúrnej jednotnosti je kľúčovým faktorom umožňujúcim túto konzistentnosť výkonu, a preto sa fáza predlisovania stala štandardnou praxou v každej technicky náročnej operácii výroby brzdových doštičiek.

Ako profesionál Továreň na predlisovacie formovacie stroje Spoločnosť Ningbo Delidong Machinery Technology Co., Ltd., ktorá dodáva výrobcom brzdových komponentov na domáce a medzinárodné trhy, navrhuje každý stroj s ohľadom na celý kontext výrobného procesu, nielen na izolovaný krok pred lisovaním. Členstvo v Rade spoločnosti v China Friction Material Association a jej dlhodobé partnerstvá s hlavnými výrobcami brzdových doštičiek odrážajú hlboké pochopenie toho, ako sa výkon predlisovacieho tvárniaceho stroja spája s kvalitou finálneho produktu v skutočných výrobných prostrediach. Vďaka profesionálnej popredajnej podpore vrátane inštalácie, uvedenia do prevádzky, školenia operátorov a priebežnej technickej pomoci spoločnosť Delidong Machinery zaisťuje, že zákazníci získajú všetky výhody predlisovania v plnej kvalite a efektívnosti počas celej prevádzkovej životnosti svojich zariadení.
