Stroj na lisovanie čeľustí vlakov

A stroj na lisovanie čeľustí vlakov je kritickým výrobným zariadením, ktorého výkon priamo určuje kvalitu, konzistenciu a dlhodobú spoľahlivosť brzdových čeľustí, ktoré vyrába. Brzdové čeľuste vlaku fungujú pri extrémnom mechanickom namáhaní a absorbujú kinetickú energiu vysoko zaťažených koľajových vozidiel pohybujúcich sa rýchlosťou a následky neštandardných brzdových čeľustí v prevádzke môžu byť vážne. Vďaka tomu je výber správneho stroja na lisovanie brzdových čeľustí jedným z najdôslednejších rozhodnutí o obstarávaní, ktoré môže výrobca brzdových komponentov urobiť. Pochopenie, ktoré vlastnosti sú skutočne dôležité a prečo, je základom dobre informovaného rozhodnutia o kúpe.

Hlavnou funkciou lisu na brzdové čeľuste je aplikovať riadený, konzistentný hydraulický tlak na zmes kompozitného alebo trecieho materiálu umiestnenú v presne opracovanej forme, čím sa materiál vytvaruje do hotovej brzdovej čeľuste so správnou hustotou, rozmermi a mechanickými vlastnosťami. Každý konštrukčný prvok kvalitného stroja na lisovanie brzdových čeľustí je orientovaný na to, aby sa tento výsledok dosiahol spoľahlivo, opakovane a s minimom odpadu pri rozšírených výrobných sériách. Vlastnosti, ktoré odlišujú vysokovýkonné stroje od adekvátnych, možno rozdeliť do štyroch hlavných kategórií: návrh tlakového systému, tuhosť konštrukcie, schopnosť riadiaceho systému a kompatibilita foriem.

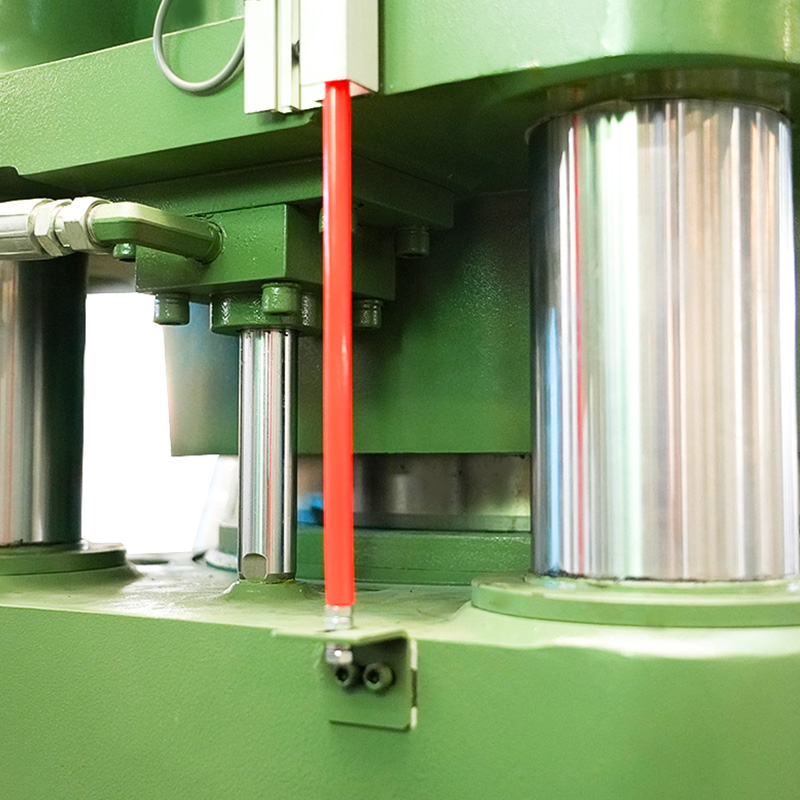

Dizajn tlakového systému: Technológia plávajúceho olejového valca

Hydraulický tlakový systém je srdcom každého lisu na brzdové čeľuste a konštrukcia usporiadania olejových valcov je technicky najvýznamnejším rozdielom medzi konkurenčnými produktmi. Konvenčné lisovacie stroje používajú valce s pevnou polohou, ktoré aplikujú silu z jedného smeru, čo vytvára vlastné riziko nerovnomerného rozloženia tlaku cez čelo formy, najmä vo viacdutinových formách používaných na veľkoobjemovú výrobu. Táto nerovnomernosť sa prejavuje ako kolísanie hustoty v hotovej brzdovej čeľusti, čo zase spôsobuje nekonzistentné charakteristiky opotrebovania a potenciálne predčasné zlyhanie v prevádzke.

Konštrukcia plávajúceho olejového valca toto obmedzenie zásadne rieši. V usporiadaní plávajúceho valca sa valec môže samočinne vyrovnávať vzhľadom na povrch formy, keď pôsobí tlak, pričom automaticky kompenzuje menšie odchýlky v hrúbke materiálu, opotrebovaní formy a rozmerových toleranciách, ktoré sa časom nahromadia v akomkoľvek výrobnom prostredí. Výsledkom je rozloženie tlaku, ktoré zostáva konzistentné po celej ploche formy počas celého lisovacieho cyklu, bez ohľadu na špecifický stav akejkoľvek jednotlivej formy alebo nepatrné odchýlky, ktoré nevyhnutne vznikajú medzi výrobnými dávkami. Pre výrobu brzdových čeľustí pre vlaky, kde sú prísne špecifikované požiadavky na rozmer a hustotu, nie je konštrukcia plávajúceho olejového valca luxusným prvkom, ale základnou inžinierskou nevyhnutnosťou.

Tuhosť konštrukcie a konštrukcia rámu

Rám lisu na brzdové čeľuste musí odolať plnej hydraulickej lisovacej sile so zanedbateľným vychýlením počas miliónov lisovacích cyklov počas prevádzkovej životnosti zariadenia. Priehyb rámu pri zaťažení je nepriateľom konzistentnej kvality produktu: aj malé ohyby v ráme lisu sa premietnu priamo do nepravidelností rozloženia tlaku na čele formy. Kvalitné stroje na lisovanie čeľustí vlakových bŕzd používajú silnú zváranú oceľovú rámovú konštrukciu s presne opracovanými vodiacimi stĺpikmi a doskami, ktoré zachovávajú tolerancie vyrovnania pri plnom menovitom zaťažení.

Systém vodiacich stĺpikov typicky štyroch stĺpikov usporiadaných v rohoch lisovacej dosky je obzvlášť dôležitý na udržiavanie paralelného zarovnania dosiek počas lisovacieho zdvihu. Priemer stĺpca, tvrdosť povrchu a dizajn mazacieho systému prispievajú k dlhodobému zachovaniu presnosti vyrovnania. V dobre navrhnutom stroji na lisovanie čeľustí vlakov je opotrebovanie vodiaceho stĺpika predvídateľné a zvládnuteľné prostredníctvom plánovanej údržby, a nie nepredvídateľným zdrojom kolísania kvality produktu.

Schopnosť riadiaceho systému a programovateľnosť procesov

Moderné lisy na brzdové čeľuste sú vybavené programovateľnými riadiacimi systémami, ktoré umožňujú operátorom definovať a ukladať kompletné lisovacie programy špecifikujúce profily hydraulického tlaku, nastavenie teploty, trvanie lisovania, čas zotrvania pri maximálnom tlaku a rýchlosti dekompresie. Schopnosť ukladať a vyvolávať tieto programy s presnosťou je nevyhnutná pre výrobné prostredia, kde sa na rovnakom stroji vyrába viacero špecifikácií brzdových čeľustí a kde je kvalitatívnou požiadavkou konzistentnosť procesov od zmeny k zmene a od operátora k operátorovi.

Pokročilé riadiace systémy založené na PLC s rozhraniami dotykovej obrazovky umožňujú presné nastavenie parametrov procesu, monitorovanie v reálnom čase a automatické zaznamenávanie pre účely sledovania kvality. Systémy detekcie alarmov a porúch, ktoré identifikujú odchýlky od naprogramovaných parametrov počas lisovacieho cyklu a zastavia stroj pred výrobou chybného dielu, sú významným prvkom zabezpečenia kvality, ktorý znižuje náklady na odpad a prepracovanie pri veľkoobjemovej výrobe.

Kompatibilita foriem a systémy rýchlej výmeny

Lis na brzdové čeľuste je len taký všestranný ako jeho schopnosť prispôsobiť sa rôznym konfiguráciám foriem požadovaných pre špecifikácie brzdových čeľustí vo výrobe. Kľúčové úvahy zahŕňajú maximálnu veľkosť formy, ktorú môže stroj prijať, otvorenie denného svetla medzi doskami, keď je lis úplne otvorený, povrch dosky a použitý systém upevnenia a zarovnania formy. Systémy rýchlej výmeny foriem so štandardizovanými montážnymi rozhraniami, hydraulickým upínaním foriem a prednastavenými funkciami zarovnania výrazne skracujú čas výmeny formy v porovnaní s manuálnymi skrutkovacími systémami, čo má priamy vplyv na flexibilitu plánovania výroby a celkovú efektivitu zariadenia.

Konzistentná distribúcia tlaku je pravdepodobne najdôležitejšou požiadavkou na výkon stroja na lisovanie brzdových čeľustí, pretože je to fyzikálny mechanizmus, prostredníctvom ktorého sa stanovujú všetky kľúčové kvalitatívne atribúty hotovej brzdovej čeľuste rozmerová presnosť, hustota materiálu, mechanická pevnosť a charakteristiky opotrebovania. Pochopenie technických princípov stálosti tlaku pri konštrukcii lisovacieho stroja odhaľuje, prečo sú určité technické vlastnosti vo vysokokvalitnom výrobnom zariadení nesporné.

Fyzika distribúcie tlaku pri lisovaní

Keď a stroj na lisovanie čeľustí vlakov sa uzatvára na zaťaženej forme, hydraulická sila vyvíjaná valcom sa musí rovnomerne prenášať cez dosku a štruktúru formy na zmes materiálu. V ideálnom systéme dostane každý bod na čele formy presne rovnaký tlak na jednotku plochy. V praxi si dosiahnutie tohto ideálu vyžaduje starostlivú pozornosť vychýleniu dosky, zarovnaniu valca, dizajnu formy a charakteristikám toku zmesi v dutine formy.

Priehyb dosky je jedným z najvýznamnejších zdrojov nerovnomernosti tlaku v lisovacích strojoch. Keď na stred dosky pôsobí hydraulická sila (prostredníctvom jedného centrálneho valca, ako v mnohých konvenčných konštrukciách), doska sa mierne ohýba, pričom stred sa vychyľuje viac ako okraje. Toto vychýlenie znamená, že materiál v strede formy dostane väčší tlak ako materiál na okrajoch, výsledkom čoho je brzdová čeľusť s vyššou hustotou v strede ako na okraji. Vo formách s viacerými dutinami tento efekt znamená, že dutiny umiestnené v strede formy vytvárajú hustejšie časti ako tie na okrajoch, čo je systematická nekonzistentnosť, ktorú je ťažké odstrániť samotným nastavením procesu.

Ako dizajn plávajúceho valca rieši problém zarovnania

Konštrukcia plávajúceho olejového valca používaná vo vysokovýkonných lisoch na brzdové čeľuste vlakov rieši súčasne aspekty vyrovnania a rozloženia zaťaženia konzistentnosti tlaku. Umožnením valca, aby sa sám zarovnal s čelom formy namiesto toho, aby bol fixovaný v polohe, ktorá nemusí dokonale zodpovedať orientácii formy, plávajúca konštrukcia zaisťuje, že vektor hydraulickej sily je vždy kolmý na povrch formy. Tým sa eliminujú zložky bočnej sily, ktoré vznikajú, keď pevný valec tlačí na formu, ktorá nie je dokonale kolmá na komponenty osi valca, ktoré vytvárajú šmykové napätie v materiálovej zmesi a prispievajú k gradientom hustoty v hotovom diele.

V aplikáciách s viacerými dutinami používajú niektoré konštrukcie lisov na brzdové čeľuste viacnásobné nezávisle ovládané hydraulické valce, jeden na dutinu formy alebo jeden na sekciu veľkej formy, a nie jeden centrálny valec. Toto usporiadanie umožňuje individuálne nastavenie tlaku aplikovaného na každú dutinu alebo sekciu, čím sa kompenzujú zmeny opotrebovania formy a rozdiely v toku zmesi materiálu, ktoré vznikajú v špecifických oblastiach veľkej formy počas jej výrobnej životnosti.

Rovnomernosť teploty a jej úloha v reakcii na tlak

Pri aplikáciách lisovania za tepla, kde sa zmes brzdových čeľustí lisuje pri zvýšenej teplote, aby sa iniciovala vulkanizačná alebo vytvrdzovacia reakcia, ktorá dodáva hotovému dielu jeho mechanické vlastnosti, je rovnomernosť teploty na celej ploche formy rovnako dôležitá ako rovnomernosť tlaku. Teplotné gradienty na doske formy spôsobujú, že materiálová zmes dosiahne svoju teplotu vytvrdzovania v rôznych časoch v rôznych oblastiach formy, čo má za následok rozdiely v charakteristikách toku, stupni vytvrdzovania a nakoniec v hustote a mechanických vlastnostiach hotovej brzdovej čeľuste.

Kvalitné lisy na brzdové čeľuste pre aplikácie lisovania za tepla používajú elektricky vyhrievané platne s viacerými nezávislými vykurovacími zónami, snímanie teploty vo viacerých bodoch na povrchu platne a slučky regulácie teploty PID (proporcionálne-integrálne-derivačné), ktoré presne udržiavajú nastavené hodnoty teploty. Kombinácia rovnomernej teploty a konzistentného hydraulického tlaku vytvára podmienky pre skutočne konzistentnú výrobu brzdových čeľustí na celej ploche veľkých foriem a pri rozšírených výrobných sériách.

Tabuľka na porovnanie výkonu rozloženia tlaku

Nasledujúca tabuľka porovnáva výkonnostné charakteristiky rozloženia tlaku rôznych prístupov k dizajnu valcov používaných v lisoch na brzdové čeľuste vlakov, pričom zdôrazňuje technické kompromisy medzi konvenčnými a pokročilými konštrukciami.

Prechod z ručne ovládaných na automatizované lisy na vlakové brzdové čeľuste predstavuje jedno z najvýznamnejších vylepšení schopností dostupných pre výrobcov brzdových komponentov. Automatizácia v kontexte lisovania brzdových čeľustí zahŕňa širokú škálu technológií od základného PLC riadenia lisovacieho cyklu až po plne integrované výrobné bunky s robotickou manipuláciou s materiálom, automatizovaným vkladaním a vykladaním foriem, meraním kvality počas procesu a správou výrobných dát v reálnom čase. Každá úroveň automatizácie prináša špecifické výhody efektívnosti a pochopenie celého rozsahu toho, čo automatizované systémy ponúkajú, pomáha výrobcom určiť, kde investície do automatizácie prinesú najväčšiu návratnosť.

Optimalizácia doby cyklu prostredníctvom naprogramovaných profilov lisu

Najokamžitejšou výhodou efektívnosti automatizácie lisu na brzdové čeľuste je schopnosť vykonávať optimalizované profily lisovacích cyklov s presnosťou a opakovateľnosťou, s ktorou sa manuálna prevádzka nemôže vyrovnať. Lisovací cyklus zvyčajne zahŕňa fázu rýchleho približovania (kde sa doska rýchlo pohybuje smerom k forme pred kontaktom s materiálom), fázu riadeného lisovania (kde sa tlak vytvára špecifickou rýchlosťou), fázu zotrvania (kde sa maximálny tlak udržiava po určitú dobu, aby sa umožnil tok materiálu a počiatočné vytvrdzovanie) a fáza riadenej dekompresie (kde sa tlak uvoľňuje rýchlosťou, ktorá zabraňuje delaminácii alebo povrchovým defektom v hotovej časti). Manuálne riadené stroje sa pri vykonávaní týchto fáz spoliehajú na úsudok operátora a čas odozvy, čo predstavuje variabilitu v trvaní cyklu a procesných parametroch, ktoré priamo ovplyvňujú konzistenciu produktu.

Automatizovaný stroj na lisovanie čeľustí vlakov vykonáva každú fázu lisovacieho cyklu podľa naprogramovaných parametrov, pričom doba odozvy sa meria v milisekundách a nie v sekundách, ktoré charakterizujú manuálny zásah. Táto presnosť umožňuje minimalizovať časy cyklu pomocou najkratšieho času zotrvania, ktorý dôsledne produkuje diely spĺňajúce špecifikácie, a nie konzervatívnych časov zotrvania, ktoré operátori zvyknú používať manuálne, aby sa zabezpečila zhoda, ktorá priamo zvyšuje výkon stroja bez ohrozenia kvality produktu.

Materiálové využitie a znižovanie odpadu

Automatizované systémy optimalizujú využitie materiálu pri operáciách stroja na lisovanie brzdových čeľustí tým, že zaisťujú, aby sa pre každý lisovací cyklus použila presne špecifikovaná hmotnosť náplne zmesi a aby sa parametre lisovania vykonávali dostatočne konzistentne, aby sa minimalizovala výroba dielov mimo špecifikácie, ktoré sa musia zošrotovať alebo prepracovať. Manuálne operácie sú náchylné na to, že operátori, ktorí nakladajú zmes ručne, spôsobujú zmeny hmotnosti, ktoré vedú k rozmerovým odchýlkam v hotovej časti a k ​​zmenám parametrov spracovania, ktoré zvyšujú mieru odpadu.

Automatizované systémy nakladania zmesí využívajúce dávkovacie násypky alebo vopred odvážené zmesi zmesi eliminujú kolísanie hmotnosti dávky pri zdroji. V kombinácii s konzistentnosťou procesu poskytovanou riadením naprogramovaného lisovacieho cyklu táto automatizácia znižuje odpad materiálu zo šrotu a prepracovania na zlomok toho, čo je typické pri manuálnych operáciách. Pre materiál tak nákladný, akým je vysokovýkonná trecia zmes, predstavuje toto zníženie odpadu významnú priamu úsporu nákladov, ktorá významne prispieva k hospodárnosti investície do automatizovaného lisu vlakových brzdových čeľustí.

Integrácia so systémami monitorovania kvality a sledovateľnosti

Automatizované lisy na brzdové čeľuste vlakov generujú procesné údaje, krivky hydraulického tlaku, teplotné záznamy, záznamy o čase cyklu a upozornenia na odchýlky pre každý vyrobený diel. Tieto údaje môžu byť zachytené automaticky a prepojené s identifikáciou dielu pomocou čiarových kódov alebo systémov RFID, čím sa vytvorí úplný záznam o sledovateľnosti, ktorý spája každú hotovú brzdovú čeľusť so špecifickými parametrami procesu, podľa ktorých bola vyrobená. Táto schopnosť sledovateľnosti je čoraz viac vyžadovaná normami kvality železničného priemyslu a koncovými zákazníkmi, ktorí potrebujú dôveru vo výrobný proces, za ktorým sú komponenty kritické z hľadiska bezpečnosti.

Ningbo Delidong Machinery Technology Co., Ltd. je profesionálny čínsky výrobca lisov na brzdové čeľuste v Číne s rozsiahlymi inžinierskymi schopnosťami v oblasti automatizovaných lisovacích systémov na výrobu komponentov železničných bŕzd. Spoločnosť je držiteľom viacerých patentov na vynálezy a úžitkové vzory a bola uznaná za národný certifikát High-Tech Enterprise, ktorý odzrkadľuje hĺbku inžinierskych investícií v rámci produktovej rady automatických lisov na brzdové čeľuste. Stroje spoločnosti Delidong obsahujú pokročilé riadenie PLC, monitorovanie procesov v reálnom čase a systémy zaznamenávania údajov, ktoré podporujú požiadavky zákazníkov železničného priemyslu na sledovateľnosť kvality.

Robotická integrácia a úplná automatizácia výrobných buniek

Najpokročilejšie inštalácie automatických lisov na brzdové čeľuste integrujú samotný lis do kompletnej výrobnej bunky s robotickou manipuláciou s materiálom, automatizovaným nakladaním zmesí z hromadného skladovania, robotickým nakladaním a vykladaním foriem, kontrolou rozmerov počas procesu a automatizovaným triedením zhodných a nezhodných dielov. Tieto plne automatizované bunky pracujú nepretržite s minimálnymi zásahmi operátora, maximalizujú produktívny čas lisovania a eliminujú mzdové náklady a variabilitu spojenú s operáciami ručnej manipulácie.

Plná automatizácia tiež umožňuje konzistentnú prevádzku počas viacerých zmien bez kolísania výkonu, ku ktorému dochádza medzi operátormi s rôznymi úrovňami zručností a skúseností. Vo veľkoobjemových výrobných prostrediach, kde možno očakávať, že stroj na lisovanie brzdových čeľustí s jedným vlakom vyrobí tisíce dielov za smenu, sa konzistentné výhody plnej automatizácie premietajú priamo do nižšej chybovosti, vyššej výťažnosti a nižších celkových nákladov na diel, než je možné dosiahnuť pri akejkoľvek úrovni manuálnej prevádzky.

Dlhodobá účinnosť: Údržba, prevádzkyschopnosť a životnosť zariadenia

Automatizované lisy na brzdové čeľuste sú zvyčajne navrhnuté so systémami prediktívnej a preventívnej údržby, ktoré monitorujú hydraulický tlak kľúčových komponentov, teplotu oleja, stav tesnenia valca, mazanie vodiaceho stĺpika a výkon elektrického systému a upozorňujú personál údržby na vznikajúce problémy skôr, ako spôsobia neplánované prestoje. Táto schopnosť monitorovania stavu transformuje údržbu z reaktívnej činnosti na proaktívnu, čo má veľký vplyv na dostupnosť zariadení a spoľahlivosť výrobného plánu.

Ako profesionál Továreň na lisovanie čeľustí vlakov Delidong Machinery, ktorá slúži na domácom aj medzinárodnom trhu, poskytuje komplexnú popredajnú podporu vrátane inštalácie, školenia operátorov, programov preventívnej údržby a dostupnosti náhradných dielov, ktoré zákazníkom zaručujú, že budú môcť využívať výhody efektívnosti svojich automatizovaných zariadení počas ich prevádzkovej životnosti. Záväzok spoločnosti poskytovať technickú podporu, podporený jej silnou reputáciou v odvetví a dlhodobými partnerstvami s hlavnými výrobcami brzdových komponentov, z nej robí spoľahlivého partnera pre výrobcov železničných komponentov, ktorí investujú do automatizovanej lisovacej technológie. Neustále zlepšovanie prostredníctvom integrácie najnovších globálnych dizajnových konceptov zaisťuje, že lisy na brzdové čeľuste spoločnosti Delidong si zachovávajú vysoký výkon a stabilitu počas rokov náročných výrobných služieb.
