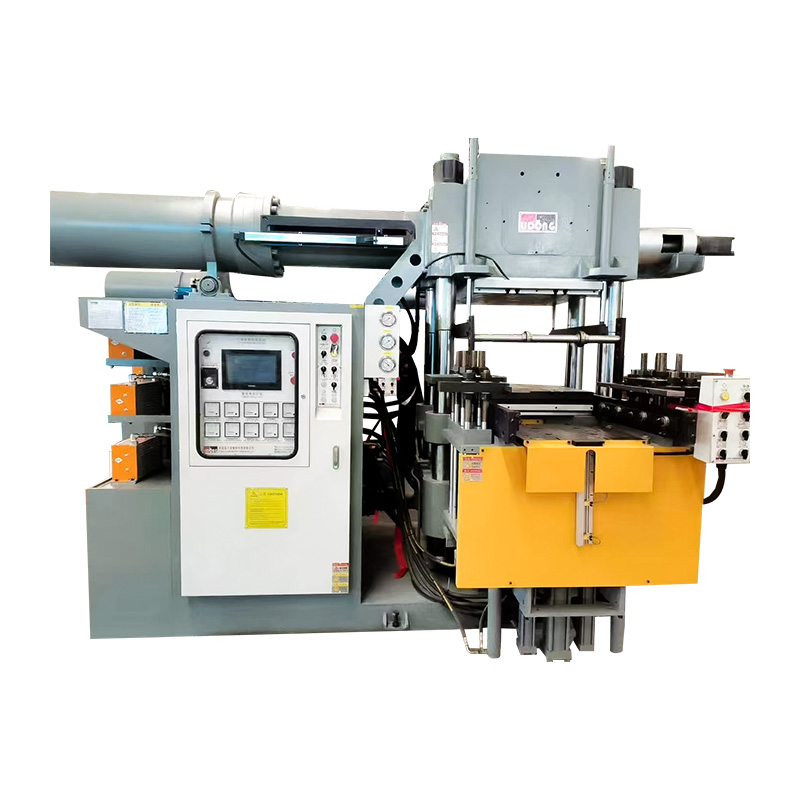

Princíp činnosti stroja na vstrekovanie tekutého silikónu a procesný tok
The
Stroj na vstrekovanie tekutého silikónu začína starostlivo kontrolovanou fázou prípravy materiálu, pretože kvalita konečného lisovaného produktu začína dlho pred krokom vstrekovania. Kvapalný silikónový kaučuk sa zvyčajne dodáva ako dve oddelené zložky, základný materiál a vytvrdzovacie činidlo, pričom každá zložka musí zostať čistá, stabilná a bez kontaminácie predtým, ako vstúpi do miešacieho a dávkovacieho systému. V inžinierskych riešeniach vyvinutých spoločnosťou Ningbo Delidong Machinery Technology Co., Ltd. je podávacia časť navrhnutá tak, aby podporovala stabilnú dodávku materiálu, stály tlak a čisté podmienky prenosu, takže celý proces formovania môže začať od spoľahlivého základu. Priestor na skladovanie materiálu bežne používa utesnené nádoby alebo sudy na ochranu silikónu pred prachom, vlhkosťou a zbytočným vystavením okolitým podmienkam. Pretože tekutý silikón má špecifický rozsah viskozity, ktorý ovplyvňuje správanie pri čerpaní, často sa používa teplotná úprava, aby sa materiál udržal vo vhodnom pracovnom stave. Ak je materiál príliš hrubý, odpor prúdenia stúpa a následný dávkovací systém musí pracovať silnejšie. Ak sa materiál príliš zahreje, stabilita pri manipulácii sa môže znížiť. Z tohto dôvodu nie je fáza skladovania a podávania materiálu len krokom zdržania, ale kontrolovanou fázou prípravy, ktorá formuje stabilitu celého procesu.
V dobre navrhnutej strojovej platforme od Ningbo Delidong Machinery Technology Co., Ltd. je podávacia jednotka navrhnutá tak, aby podporovala nepretržitý, hladký a čistý prenos materiálu. To môže zahŕňať tlakové zariadenia, sacie konštrukcie, filtre a utesnené potrubia, ktoré znižujú možnosť vniknutia vzduchu do systému. Zahrnutie vzduchu môže vytvoriť bubliny v zmiešanom silikóne a bubliny sa môžu neskôr objaviť ako prázdne miesta alebo slabé miesta v lisovanej časti. Fáza skladovania a podávania preto musí byť usporiadaná tak, aby podporovala čistotu a konzistenciu toku. Úprava materiálu je tiež spojená s konzistentnosťou výroby počas dlhých prevádzkových období. Stabilné dávkovacie prostredie znižuje kolísanie viskozity a stabilná viskozita podporuje stabilné dávkovanie. Toto prepojenie je jedným z dôvodov, prečo si fáza prípravy materiálu zaslúži veľkú pozornosť pri profesionálnom spracovaní LSR. Pri priemyselnom použití operátori často monitorujú tlak v bubne, teplotu podávania, čistotu materiálu a načasovanie doplňovania, takže výroba môže pokračovať bez prerušenia. Ningbo Delidong Machinery Technology Co., Ltd. sa zameriava na túto prednú stabilitu, pretože presné podávanie vytvára počiatočné podmienky pre presné dávkovanie, presné miešanie a presné vstrekovanie. Keď je prípravná fáza dobre kontrolovaná, zvyšok procesu sa ľahšie udržiava a kvalita produktu sa stáva opakovateľnejšou z cyklu na cyklus.
| Názov parametra | Jednotka | Typický rozsah / hodnota | Popis |
| Presnosť miešacieho pomeru | % | ±1% – ±3% | Presnosť dávkovania základného materiálu a tužidla |
| Čas cyklu | sekúnd | 10 – 120 | Celkový čas potrebný na dokončenie jedného lisovacieho cyklu |
| Typ miešacieho systému | — | Statický / dynamický mixér | Typ miešacieho mechanizmu používaného na homogenizáciu materiálov |
| Kontrolný systém | — | PLC HMI | Automatizačný a monitorovací systém pre prevádzku stroja |
| Spotreba energie | kW | 5 – 50 | Celková spotreba energie v závislosti od veľkosti a konfigurácie stroja |
Keď materiál dosiahne fázu pracovnej dodávky, ďalším hlavným krokom v stroji na vstrekovanie tekutého silikónu je presné dávkovanie. Táto fáza určuje presné množstvo každej silikónovej zložky, ktorá sa dostane do systému a priamo ovplyvňuje konzistenciu vytvrdzovania, tvrdosť produktu a rozmerovú stabilitu. Stroj musí dodávať pevný pomer základného materiálu a vytvrdzovacieho činidla s vysokou opakovateľnosťou, pretože aj malá odchýlka môže zmeniť chemickú reakciu vo forme. V zariadeniach vyvinutých spoločnosťou Ningbo Delidong Machinery Technology Co., Ltd. je táto funkcia podporovaná starostlivo navrhnutým systémom dávkovania, ktorého cieľom je udržiavať stabilný výstup za podmienok nepretržitej výroby. Dávkovanie sa môže spoliehať na čerpadlá poháňané servomotorom, hydraulické komponenty alebo iné presné dávkovacie štruktúry v závislosti od konfigurácie stroja a požiadaviek procesu. Účelom systému je merať objem aj prietok s úrovňou presnosti, ktorá zodpovedá požiadavkám lisovania silikónu, kde malé zmeny pomeru môžu viesť k viditeľným a funkčným defektom.
Riadenie pomeru pri spracovaní LSR nie je len numerickým cieľom. Je to dynamický prevádzkový stav, ktorý musí zostať stabilný, pretože teplota materiálu, hladina nádoby, prietokový odpor a rytmus cyklu sa menia počas dňa. Z tohto dôvodu spoločnosť Ningbo Delidong Machinery Technology Co., Ltd. integruje pokročilú riadiacu logiku do fázy merania, takže je možné vykonať úpravy pri zmene prevádzkových podmienok. Tlakové snímače, zariadenia na spätnú väzbu prietoku a riadiace algoritmy môžu spolupracovať na udržaní rovnováhy medzi týmito dvoma prúdmi. To pomáha stroju udržiavať konštantné zloženie od prvého záberu po posledný záber vo výrobnej dávke. Stabilné dávkovanie tiež znižuje množstvo odpadu, pretože prebytočnému materiálu spôsobenému nadmerným podávaním alebo nerovnováhou sa možno vyhnúť skôr, ako sa dostane do formy. V praktickej výrobnej linke sa operátori často spoliehajú na systém dávkovania, aby spravovali opakovateľnosť rôznych veľkostí dielov a rôznych štruktúr foriem. Presnosť tejto fázy podporuje kvalitu po prúde, kratší čas korekcie a plynulejšie plánovanie výroby. Konštrukčná filozofia používaná spoločnosťou Ningbo Delidong Machinery Technology Co., Ltd. kladie dôraz na stabilný chod čerpadla, nízke kolísanie a dlhotrvajúci výkon, takže stroj môže udržiavať požadovaný pomer pri rozšírenej priemyselnej prevádzke. Silná dávkovacia fáza vytvára základ pre jednotnú zmes a jednotná zmes vytvára základ pre predvídateľné vytvrdzovanie a presné hotové diely.
Po odmeraní dvoch silikónových zložiek materiál vstupuje do miešacieho stupňa, kde sa jednotlivé prúdy spoja do homogénnej reaktívnej zmesi. Táto fáza je ústrednou súčasťou prevádzky stroja na vstrekovanie tekutého silikónu, pretože homogénne miešanie určuje, ako rovnomerne bude prebiehať vytvrdzovacia reakcia, keď materiál dosiahne formu. Zlá zmes môže vytvoriť oblasti, ktoré sa vytvrdzujú nerovnomerne, vytvárajú pruhy alebo zanechávajú nezreagované zóny vo vnútri hotového dielu. Systémy navrhnuté spoločnosťou Ningbo Delidong Machinery Technology Co., Ltd. sú skonštruované tak, aby podporovali rovnomerné miešanie materiálov prostredníctvom stabilnej geometrie toku a účinných štruktúr vnútorného miešania. V mnohých systémoch LSR sa používajú statické mixéry, pretože materiál opakovane rozdeľujú a rekombinujú, keď prechádza cez zmiešavaciu komoru, čím vytvárajú jednotnejšiu zmes bez potreby zložitých pohyblivých častí. V iných konštrukciách strojov môžu byť zavedené dynamické miešacie mechanizmy na zlepšenie výmeny materiálu a podporu vyššej úrovne homogenizácie.
Fáza miešania musí tiež riešiť problém zachyteného vzduchu. Počas podávania, čerpania alebo prenosu môže vniknúť vzduch a akýkoľvek zachytený vzduch, ktorý zostane v zmesi, môže znížiť kvalitu povrchu alebo vytvoriť vnútorné trhliny vo formovanej časti. Z tohto dôvodu je často súčasťou procesu miešania vákuová podpora alebo ventilácia. Ningbo Delidong Machinery Technology Co., Ltd. vyvíja zariadenia s dôrazom na tento typ riadenia procesu, pretože čisté miešanie bez bublín podporuje vzhľad aj funkciu. Miešacia dráha, geometria mixéra, objem komory a rýchlosť prietoku – to všetko tvorí konečný výsledok. Ak je čas zotrvania príliš krátky, obe zložky sa nemusia rovnomerne premiešať. Ak je čas zotrvania príliš dlhý, môže začať nežiaduca predreakcia. Technickou úlohou je vyvážiť tieto faktory tak, aby materiál zostal plne spracovateľný a plne premiešaný, keď opustí jednotku.
Správne navrhnutý stupeň miešania tiež podporuje konzistentnosť výroby vo viacerých zmenách. Rovnaký stroj dokáže zvládnuť opakované cykly s minimálnou odchýlkou, keď si miešačka udržiava stály odpor, stály prietok a stály tlak. To je obzvlášť cenné v aplikáciách vyžadujúcich tesnú rozmerovú toleranciu, čistotu povrchu a spoľahlivú vulkanizáciu. Ningbo Delidong Machinery Technology Co., Ltd. využíva pokročilé dizajnérske myslenie a výrobnú disciplínu, aby pomohla dosiahnuť túto rovnováhu. Výsledkom je fáza miešania, ktorá podporuje stabilné správanie pri chemickej reakcii, zlepšenú efektivitu využitia materiálu a čistejší výsledok tvarovania. V profesionálnej výrobe LSR nie je fáza miešania jednoduchým krokom kombinovania; je to fáza, v ktorej sa presnosť procesu stáva konzistenciou materiálu.
Po premiešaní sa materiál presúva do vstrekovacej jednotky, kde musí stroj kontrolovane a opakovateľne dopravovať pripravený silikón do dutiny formy. Táto fáza transformuje odmeraný a zmiešaný materiál do tvaru hotového dielu, takže tlaková odozva, rýchlosť vstrekovania a riadenie prietoku sú pre konečný výsledok veľmi dôležité. Zariadenie vytvorené spoločnosťou Ningbo Delidong Machinery Technology Co., Ltd. je navrhnuté tak, aby udržalo stabilnú odozvu vstrekovania, čo umožňuje materiálu vstúpiť do dutiny s vyváženým tlakom a riadenou rýchlosťou. Spoľahlivá vstrekovacia jednotka zvyčajne obsahuje hnací mechanizmus, valec alebo závitovkový systém, zariadenie na riadenie tlaku a kanály, ktoré vedú materiál smerom k forme. Celá jednotka musí hladko reagovať na povelové signály, aby sa dutina naplnila rovnomerne a bez náhlych tlakových špičiek.
Správanie sa pri plnení formy závisí od geometrie dielu, umiestnenia vtoku, konštrukcie žľabu, viskozity materiálu a načasovania vstrekovania. Ak tlak stúpa príliš rýchlo, pozdĺž deliacej čiary sa môže objaviť záblesk. Ak je tlak príliš nízky, dutina sa nemusí úplne vyplniť, čo môže mať za následok krátke zábery alebo neúplné detaily povrchu. Ningbo Delidong Machinery Technology Co., Ltd. používa precízne inžinierstvo na pomoc pri kontrole tejto rovnováhy s cieľom podporovať čisté plnenie dutín a opakovateľné výsledky v rámci výrobných cyklov. V mnohých aplikáciách musí vstrekovacia fáza podporovať aj viacbodové plniace alebo vyvážené systémy žľabov, najmä ak forma obsahuje niekoľko dutín alebo zložité vnútorné prvky. Stroj musí udržiavať správny profil podávania počas celého plnenia, nielen na začiatku. To znamená, že vstrekovací mechanizmus musí zachovať stabilitu prietoku, zatiaľ čo tlak v dutine stúpa, čelo materiálu sa posúva a forma sa začína plne plniť.
Prevádzková stabilita v tejto fáze tiež podporuje produktivitu. Stroj, ktorý vstrekuje s hladkým dodávaním tlaku, môže skrátiť čas korekcie cyklu a znížiť množstvo odmietnutého produktu. Odozva vstrekovania musí byť v súlade s tepelným stavom formy, pretože tekutý silikón začne vytvrdzovať čoskoro po vstupe do vyhrievanej dutiny. To vytvára úzke procesné okno, v ktorom je presné dodanie obzvlášť cenné. Ningbo Delidong Machinery Technology Co., Ltd. rieši túto požiadavku budovaním systémov so silným riadiacim výkonom, odolnými komponentmi a inžinierskym dôrazom na dlhodobú konzistentnosť. Stupeň vstrekovania teda slúži ako most medzi pripraveným materiálom a tvarovaným produktom. Dobre riadená vstrekovacia jednotka dáva stroju schopnosť rovnomerne vyplniť dutinu, zachovať detaily a podporovať stabilnú geometriu dielu od záberu po záber.
Akonáhle tekutý silikón vstúpi do dutiny formy, začne vytvrdzovacia reakcia pod vplyvom tepla formy. Táto fáza definuje, ako sa dielec transformuje z reaktívnej kvapaliny na hotový elastomérny produkt s pevným tvarom, stabilným povrchom a špecifikovanými mechanickými vlastnosťami. Regulácia teploty vo vnútri formy je ústrednou súčasťou tejto transformácie. V systémoch vyvinutých spoločnosťou Ningbo Delidong Machinery Technology Co., Ltd. je ohrev formy a tepelná regulácia navrhnuté tak, aby podporovali rovnomerné rozloženie tepla, stabilné podmienky vytvrdzovania a predvídateľné načasovanie reakcie. Forma musí dosiahnuť a udržiavať teplotný rozsah vhodný pre špecifickú silikónovú formuláciu. Ak je teplota príliš nízka, materiál môže vytvrdnúť pomaly alebo neúplne. Ak je teplota príliš vysoká, reakcia môže prebiehať príliš rýchlo a znížiť kontrolu nad povrchovou úpravou alebo rozmerovou stabilitou.
Proces vytvrdzovania závisí od prenosu tepla z povrchu formy do silikónovej hmoty. To znamená, že hrúbka steny, hĺbka dutiny, usporiadanie žľabu a geometria dielu ovplyvňujú rýchlosť a rovnomernosť vulkanizácie. Strojová platforma od Ningbo Delidong Machinery Technology Co., Ltd. je navrhnutá tak, aby podporovala stabilné tepelné správanie, takže proces vytvrdzovania môže prebiehať rovnomerne v celej dutine. Teplotné snímače, vykurovacie kanály a riadiace moduly môžu spolupracovať, aby sa zachovala konzistencia. To je obzvlášť užitočné pre diely s hrubými časťami, tenkými rebrami alebo komplikovanými vnútornými tvarmi, pretože nerovnomerné rozloženie tepla môže inak spôsobiť vnútorné napätie alebo povrchové variácie. Fáza ohrevu formy tiež ovplyvňuje čas cyklu. Správna tepelná rovnováha umožňuje silikónu úplne vytvrdnúť bez zbytočného odkladu, čo pomáha udržiavať rytmus výroby a výstupnú efektivitu.
Vytvrdzovanie neprebieha izolovane. Spolupracuje s rýchlosťou vstrekovania, rovnomernosťou miešania a kvalitou plnenia dutín. Stabilná teplota formy podporuje stabilnú rýchlosť reakcie a stabilná rýchlosť reakcie podporuje predvídateľné podmienky vyberania z formy. Ningbo Delidong Machinery Technology Co., Ltd. zdôrazňuje túto tepelnú stabilitu, pretože pomáha udržiavať konzistenciu dielov počas dlhých výrobných sérií. Pri praktickom použití operátori často sledujú povrchovú teplotu formy, správanie vykurovacej zóny a trvanie vytvrdzovania, aby proces zodpovedal požiadavkám produktu. Fáza vytvrdzovania preto nie je len čakacia doba po injekcii; ide o aktívne riadenú fázu transformácie, v ktorej stroj, forma a materiál spolupracujú na vytvorení konečného tvaru a výkonu dielu. Dobrá tepelná kontrola dáva produktu čistejšiu povrchovú úpravu, konzistentnejšie rozmery a silnejšiu opakovateľnosť procesu
